MSRD03EW系列快速型模拟量/调节型风阀驱动器
欧门氏MSRD03系列快速模拟量调节型风阀执行器采用无刷直流电机、交直流电压通用；运行时间快：2-10Nm约为30s，15-40Nm约为60s(0～90°)；输入控制信号：DC 0(2)-10V、DC 0(4)-20mA，反馈信号：DC 0(2)-10V、DC 0(4)-20mA；具有体积小、内部紧凑、外形美观、保护等级高、扭矩范围广等优点。扭矩范围包括2、4、6、8、10、15、20、30、40Nm，电源24VAC/DC。广泛用于空调暖通系统、自动化设备的风门系统控制、水路系统的角行程控制、电动球阀控制等。
MSRD03快速型模拟量/调节型风阀驱动器特点：
·扭矩范围广：包括2、4、6、8、10、15、20、30、40Nm
·工作电压：24VAC/DC
·输入/反馈信号：DC 0(2)-10V、DC 0(4)-20mA
·运行时间快：2-10Nm约为30s，15-40Nm约为60s(0～90°)
·性能高度可靠：----带有可调的机械限位。
----具有正转向（Dir.）和反转向（Rev.）转换开关。
----采用无刷直流电机，无需限位开关。
----故障报警：没有运行到设置位置时，故障报警开关触点闭合。(选装)
·风门操作的功能检测同样简便：按住执行器上的手动按钮，执行器脱离齿轮传动装置，按住手动按钮不放时，就可以对风门进行手动操作。请勿带电操作！
·安装简便：通过万能夹持器固定在方形或者是圆形的风门轴上。2-10Nm可适应风门轴规格：Φ10…16, □8…11；15-40Nm可适应风门轴规格：Φ15…20，□10…14。
MSRD03快速型模拟量/调节型风阀驱动器技术参数：
|
产品规格 |
MSRD03-XX024EW |
MSRD03-XX024EW |
|
额定电压 |
AC/DC 24V |
AC/DC 24V |
|
扭 矩 |
≥2、4、6、8、10Nm |
≥15、20、30、40Nm |
|
运行时间(0-90°) |
30s |
60s |
|
运行功耗 |
7…10VA |
|
|
保持功率 |
保持3W |
|
|
控制信号 |
0(2)-10V DC(输入阻抗为1MΩ)或0(4)-20mA DC(输入阻抗为500Ω) |
|
|
反馈信号 |
0(2)-10V DC (1mA)或0(4)-20mA DC(最大负载阻抗为500Ω) |
|
|
出厂设置 |
工作状态：DA信号、输入和位置反馈输出:0-10V DC (如需4-20mA电流输出须订单注明) |
|
|
导线规格 |
18# 长450mm |
|
|
旋转角度 |
90°< 机械限位于≤ 95° |
|
|
保护等级 |
IP54 |
|
|
工作环境温度 |
-5…+50℃ |
|
|
储存环境温度 |
-30…+70℃ |
|
|
使用寿命 |
>60000次 |
|
MSRD03快速型模拟量/调节型风阀驱动器产品选型表：
| 型号 | 描述 |
| MSRD03-02024EW | 2Nm,快速型模拟量风阀执行器,运行时间30s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-04024EW | 4Nm,快速型模拟量风阀执行器,运行时间30s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-06024EW | 6Nm,快速型模拟量风阀执行器,运行时间30s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-08024EW | 8Nm,快速型模拟量风阀执行器,运行时间30s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-10024EW | 10Nm,快速型模拟量风阀执行器,运行时间30s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-15024EW | 15Nm,快速型模拟量风阀执行器,运行时间60s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-20024EW | 20Nm,快速型模拟量风阀执行器,运行时间60s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-30024EW | 30Nm,快速型模拟量风阀执行器,运行时间60s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
| MSRD03-40024EW | 40Nm,快速型模拟量风阀执行器,运行时间60s,24VAC/DC供电,输入/反馈信号DC0(2)-10V、DC0(4)-20mA |
MSRD03快速型模拟量/调节型风阀驱动器外形尺寸图：

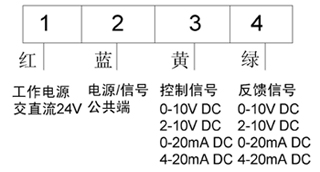

MSRD03快速型模拟量/调节型风阀驱动器接线示意图：
→请至下载中心下载《风阀驱动器选型一览表》等相关技术资料。
