MCMWNL室内型一氧化碳变送器(经济型)

MCMWNL室内一氧化碳变送器技术参数：
传感器：环保型电化学传感器
量程：0…100ppm或0…300ppm
精度：±5%FS@ 25°C，典型±10%FS@ 5…50°C
稳定性：<±5%/年@ 0-100ppm，<±10%/年@ 0-300ppm
压力范围：标准大气压±10%
负载：≤500Ω(电流型)，≥2kΩ(电压型)
电源：电流型：18.5…35VDC (Rload=500Ω)；8.5…35VDC (Rload=0Ω)
      电压型：16…28VAC/16~35VDC
输出：4…20mA (二线)，0…10VDC (三线)，RS485/Modbus
工作环境： 5-50°C(连续)，15…90%RH(非冷凝)；存储温度：-10…55°C
防护等级： IP30 ,重量：≈163g

MCMWNL室内一氧化碳变送器选型表：

型 号

如:型号MCMWNL100即表示室内型一氧化碳CO变送器,输出0-10VDC,量程0-100ppm,无显示。

MCMWNL室内一氧化碳变送器外形尺寸图：

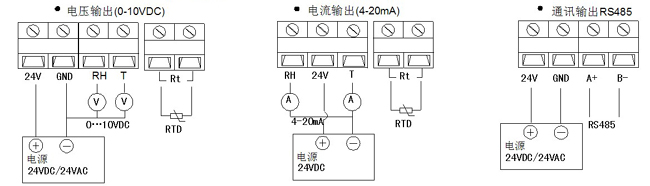

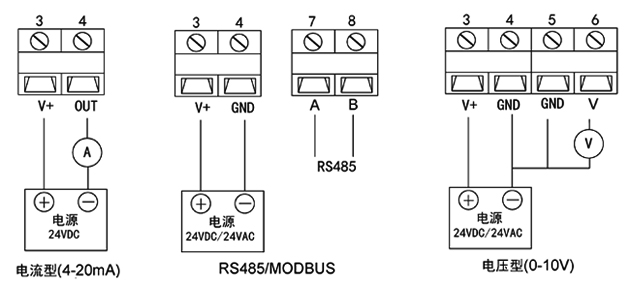

MCMWNL室内一氧化碳变送器接线示意图：

说明：

1、由于选型不同，其端子及接线会不同，具体应按产品上盖内侧接线图接线。
2、不适于在含高浓度H2气体环境中使用，H2气体干扰会导致误差偏大。
3、在空气流通极慢速情况下，由于变送器自发热不易散热因素，会导致温度测量输出增大。
4、传感器正常环境使用1-3年后，可能需要校准偏移或重新标定。
5、安装及接线过程中应断电操作。当使用24VAC电源时，建议使用独立的变压器。当与其它控制器、变送器或阀门驱动器等设备共用一个24VAC变压器时，应确保极性(24V和GND)连接完全正确，否则会带来不可预知情况，甚至损坏这些设备。

MCMWNL室内一氧化碳变送器安装示意图：



安装说明：
1、挂墙安装时底盒应紧贴墙面，并垂直安装。应远离冷、热及加湿源等地点。安装如上图所示。
2、取安装底壳时，用一字螺丝刀在前盖上面，垂直压下扣位，前盖与底壳分离，即可取出前盖。
3、按照开孔尺寸图，在安装位置上定位，并从过线孔引入线缆，再用螺丝牢固安装底壳。
4、按照接线图完成电气连接。
5、将前盖与底壳位置对准并扣紧，完成安装。
