MCMD风管型一氧化碳变送器/控制器(RS485)
建筑通风、节能和相关标准规定，在车库或机动车维修和操作车间等建筑物内，应根据使用情况对通风系统进行启停控制，或根据CO浓度进行自动运行控制。欧门氏MCM系列一氧化碳变送器/控制器可应用于这些环境的CO浓度和温度检测与控制，实现监控通风系统，有效减少能源消耗，满足相关规定。量程0-100ppm/0-400ppm，可提供0…10VDC, 4…20mA及RS485/MODBUS信号输出，24VAC或24VDC通用。
MCMD风管一氧化碳变送器技术参数： 温度传感器：高精度热敏电阻 CO传感器：环保型电化学气体传感器 量程：0…50℃，或其它(-10…60℃) 量程：0…100ppm, 或其它 ( 0…400ppm ) 精度：±0.5℃ @ 25℃ ( ≥1m/s流速空气 ) 精度：<±5%@ 0…400ppm 输出：4…20mA，0…10VDC，RS485/Modbus 漂移：<5% or 10ppm取大者 继电器：2×SPST，1A/30VDC，0.5A/125VAC 响应时间：≤ 60s 负载：≤600Ω(电流)，≥2KΩ(电压) 电源：18…30VAC/DC 显示：无显示 显示精度：1ppm 工作环境：-10…60℃(连续)/-40…70℃(间歇),0…95%RH(非冷凝) 外壳材料：防火ABS 防护等级：IP65
MCMD风管一氧化碳变送器选型表：
|
代码
|
产品描述
|
|
|
|
|
||||||||||||
|
MCMD
|
风管型一氧化碳CO变送/控制器
|
|
|
|
|
||||||||||||
|
|
代码
|
输出
|
|
|
|
|
|
||||||||||
|
|
1
|
4-20mA & 0-10VDC
|
|
|
|
|
|
||||||||||
|
|
B
|
4-20mA & 0-10VDC& RS485/Modbus
|
|
|
|
|
|||||||||||
|
|
|
代码
|
量程
|
|
|
|
|
||||||||||
|
|
|
0
|
0-100ppm/0-50℃
|
|
|
|
|
||||||||||
|
|
|
7
|
其它(0-400ppm/-10-60℃)
|
|
|
|
|
||||||||||
|
|
|
|
代码
|
继电器输出
|
|
|
|||||||||||
|
|
|
|
0
|
无
|
|
|
|||||||||||
|
|
|
|
1
|
有，2×SPST
|
|
|
|||||||||||
|
|
|
|
|
代码
|
LCD & MMI(MCMW)
|
|
|||||||||||
|
|
|
|
|
0
|
无
|
|
|||||||||||
|
|
|
|
|
1
|
LCD
|
|
|
|
|
|
|
||||||
如:型号MCMD1000即表示风管型/插入式一氧化碳CO变送器,输出4-20mA/0-10VDC,量程0-100ppm/0-50℃,无继电器输出,无LCD显示。 说明：根据《公共建筑节能设计标准》GB50189-2005、 WHO1987、ANSI/ASHRAE 62-1989和相关空气质量标准，继电器动作缺省设置值:1#，ON-9ppm/OFF-6ppm；2#，ON-25ppm/OFF-20ppm，也可定制或通过MMI面板自定义。根据高温作业环境标准GB/T4200，继电器动作可设置为ON-33℃/OFF-32℃orON-31℃/OFF-30℃

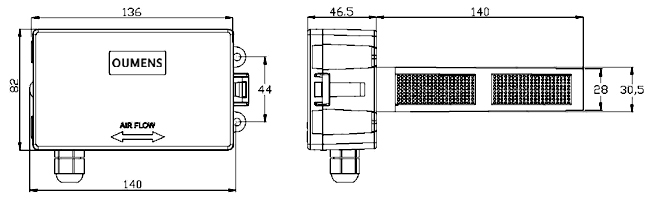

MCMD风管一氧化碳变送器外形尺寸图：
MCMD风管一氧化碳变送器接线示意图：说明： 1、不适于在含高浓度H2气体环境中使用，H2气体干扰会导致误差偏大。 2、在空气流通极慢速情况下，由于变送器自发热不易散热因素，会导致温度测量输出增大。 3、传感器正常环境使用1-3年后，可能需要校准偏移或重新标定。 4、安装及接线过程中应断电操作。当使用24VAC电源时，建议使用独立的变压器。当与其它控制器、变送器或阀门驱动器等设备共用一个24VAC变压器时，应确保极性(24V和GND)连接完全正确，否则会带来不可预知情况，甚至损坏这些设备。
MCMD风管一氧化碳变送器安装示意图：安装说明： 1、应保证风管内气流的方向与上盖标示的方向一致。 2、在管道上钻1个直径为32mm和3个直径为3mm的孔，将密封垫套在探头上，并将探头插入到风管中，然后用提供的3个螺丝，将底盒紧固在管道上。安装时应确保所有的安装孔密封良好。 3、打开上盖连接好必要的连线，从索头处引出接线后锁紧索头，最后安装好上盖。 4、由于可能的负压，必须避免环境空气被吸入安装盒。因此必须保证上盖与底盒密封、索头与底盒密封及引线与索头内的密封。这样才能保证空气进入安装盒中的唯一通道是探头。同时才能保证整体安装盒达到IP65的密封。
