DN25～200系列动态平衡电动调节阀
欧门氏MPF…系列DN25～200动态平衡电动调节阀特殊的设计保证了它的调节只受控于控制信号，而不受系统压力波动的影响。当对应一个固定开度时，其流量都是唯一和恒定的，因此动态平衡电动调节阀在任意调节位置输送的热/冷量都是稳定的。它特别适用于系统负荷变化较大的变流量系统中，具有抗压力干扰、工作状态稳定、调节精度高和节约能源的显著特点。
MPF…动态平衡电动调节阀特性：
·电动阀芯与平衡阀芯均采用直行程设计方案，与角行程设计比较，其控制精度更高，流量的控制盲区更小。
·Kvs值比较大，阀阻力较小。
·阀门关断压差高，泄漏量小。
·动态平衡腔部分采用波纹管平衡设计方案，在阀前压力波动较大的情况下仍能轻松实现动态平衡作用。
·驱动器控制信号/ 反馈信号： 0～10V/2～10VDC 、0～20mA/4～20mA（可在驱动器拨码开关上自由设定）。
·电动驱动器标准配置均带手动功能和电源开关。
·现场360度任意角度安装，可以充分利用空间。
·阀体采用铸钢材料，表面作防锈处理，外观精美。
MPF…动态平衡电动调节阀技术参数：
额定输出力：500N / 1000N / 1800N / 3000N 最大介质温度：150℃ 阀体口径：DN25 ~ DN200 环境温度：-10 ~ 60℃(运行条件) 控制类型：比例调节型 环境湿度：≤95% RH(40℃)(运行条件) 功率消耗：10VA(500N / 1000N), 12VA(1800N / 3000N) 机壳防护等级：IP42 电机：交流永磁同步电机 运行方式：直行程调节方式 阀体行程：20mm(500N/1000N), 40mm(1800N/ 3000N) 支架材料：压铸铝（表面经防绣处理） 运行速度： 4s/ mm(500N/1000N), 3.13s/ mm(1800N/ 3000N) 阀体材料：铸钢 WCB
MPF…动态平衡电动调节阀选型表：
|
型号（含比例调节驱动器）
|
DN [mm]
|
驱动器[N]
|
Kvs [m3/h]
|
关断允许压差△Pmax [MPa]
|
|
MPF25-2VGC-500XS
|
25/1"
|
500
|
8
|
≤0.30
|
|
MPF32-2VGC-500XS
|
32/1 1/4"
|
500
|
12.5
|
≤0.30
|
|
MPF40-2VGC-500XS
|
40/1 1/2"
|
500
|
20
|
≤0.30
|
|
MPF50-2VGC-1000XS
|
50/2"
|
1000
|
32
|
≤0.30
|
|
MPF65-2VGC-1800XS
|
65/2 1/2"
|
1800
|
50
|
≤0.30
|
|
MPF80-2VGC-1800XS
|
80/3"
|
1800
|
80
|
≤0.30
|
|
MPF100-2VGC-3000XS
|
100/4"
|
3000
|
125
|
≤0.30
|
|
MPF125-2VGC-3000XS
|
125/5"
|
3000
|
160
|
≤0.30
|
|
MPF150-2VGC-3000XS
|
150/6"
|
3000
|
200
|
≤0.30
|
|
MPF200-2VGC-3000XS
|
200/8"
|
3000
|
260
|
≤0.30
|

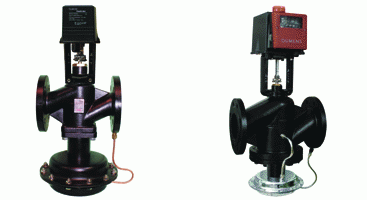

MPF…动态平衡电动调节阀配套示意图：
