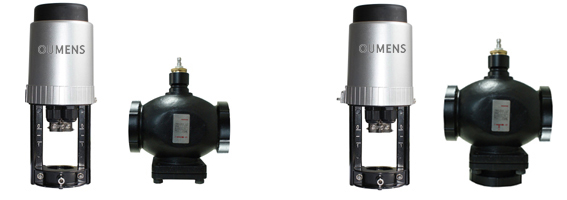

DN200-500法兰铸钢蒸汽/高温蒸汽电动调节阀

MR6500/MR16000系列驱动器技术参数：

·标称输出力：6500N/16000N

·实际输出力：6500N～7000N/ 16000N～16500N

·功率消耗：30VA (6500N)/ 100VA (16500N)

·输入信号：0(2)～10VDC, 0(4)～20mA(仅比例调节型)

·反馈信号：0(2)～10VDC, 0(4)～20mA(仅比例调节型)

·运行方式：直行程驱动器, 62 mm(6500N)/ 102 mm (16500N)

·支架材料：压铸铝(经表面防锈处理)

·上盖材料：压铸铝 (经表面防锈处理)

·电机：交流减速电机

·全行程时间：125秒/40mm(50Hz)(具体时间依据阀体行程)

·手动装置：供选择(如需手动功能请将型号中N替换为M)

·机壳防护等级：IP54

·产品净重：6500N： 9 Kg/16000N：15 Kg

·高度尺寸：6500N：490mm16000N： 650mm

·环境湿度≤95%RH (40℃)

·环境温度－10～60℃(三位浮点型)/-10～50℃(比例调节型)

MF系列法兰铸钢蒸汽/高温蒸汽阀体技术参数：

·口径范围：二通蒸汽阀DN200...DN500, 三通蒸汽阀 DN200...DN350

·泄漏率：二/三通DN200～N500 < KvS值的1%

·介质：蒸汽/饱和蒸汽等

·介质温度：2...+180℃蒸汽/2...+220℃高温蒸汽

·与管道连接螺纹：ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性：等线性或等百分比 （用户在智能型驱动器上选择）

·阀体承压：1.6MPa、2.5MPa、4.0MPa

·阀体材料：铸钢

·阀芯材料：不锈钢

·阀杆材料：不锈钢

·密封结构：V型密封圈＋不锈钢弹簧自补偿

·V型密封圈：聚四氟乙烯

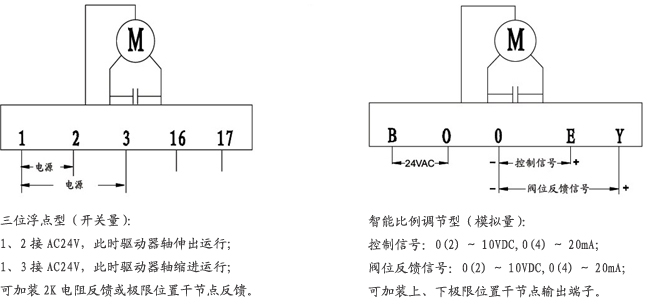

三位浮点型/智能比例调节型驱动器接线示意图:

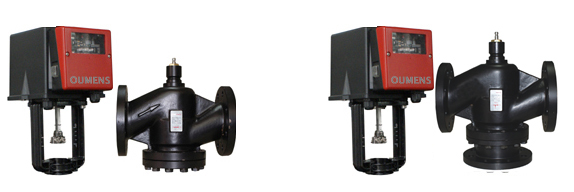

二/三通配套示意图：

→请至下载中心下载《电动调节阀(驱动器、阀体)选型一览表》等相关技术资料。
